Simpson AG922 Zuganker Winkelverbinder 121x79x150 mm Holzverbinder feuerverzinkt

Simpson AG922 Zuganker Winkelverbinder 121x79x150 mm Holzverbinder feuerverzinkt

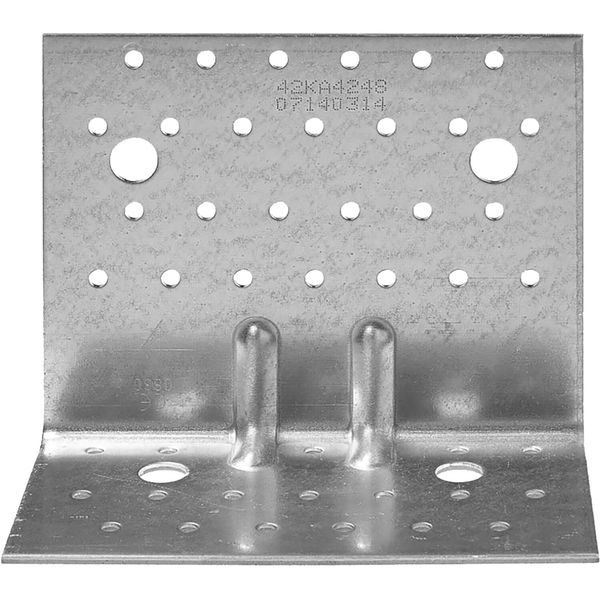

Name: Simpson AG922 Zuganker Winkelverbinder 121x79x150 mm Holzverbinder feuerverzinkt
SKU: 104446127
Price: 12.00 EUR
Availability: InStock

Zur SIMPSON Markenwelt

Artikelnummer: 131597

Auf einen Blick:

Anwendung: Für tragende Anschlüsse zwischen Holz / Holz und Holz / Beton.
Befestigung: Kammnägel CNA4,0xl oder Schrauben CSA5,0xl / Ankerbolzen/Betonschrauben ø12mm in kombination mit U-Scheiben 60x60x6mm.
Produktvorteile: für Anschlüsse an Holz oder Beton/Stahl | angepasste Nagelbilder für Balken- oder Stützenverankerung | hohe Belastungswerte bei Zug- und Schubbeanspruchung | große 13mm Bohrungen für 12mm Bolzen | zusätzliche Bohrungen für konstruktive Zwecke
Mit europäisch technischer Bewertung (ETA 06/0106).

€ 12,00

Inkl. gesetzlicher MwSt.

zzgl. Versand

30+ vorrätig

Werktags taggleicher Versand bei Bestellungen bis 16 Uhr (ausgenommen freitags bis 12 Uhr). Transportzeit: ca. 1-3 Werktage

Recycling von Elektro- und Elektronikgeräten?

Produktinfo der vasalat Experten:

Anwendung:

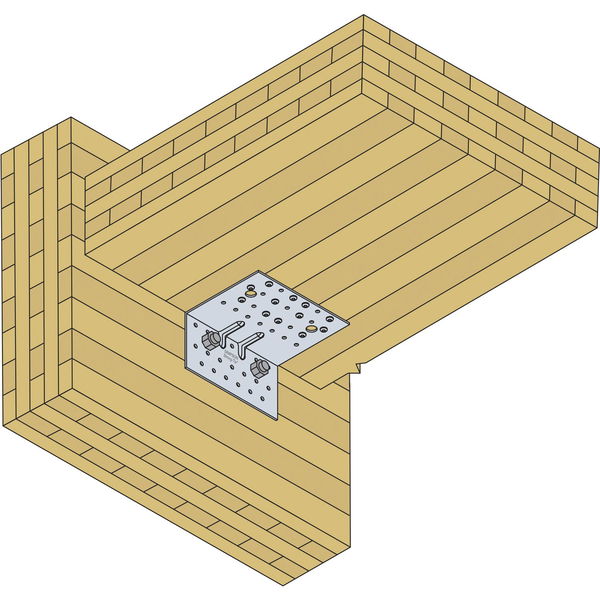

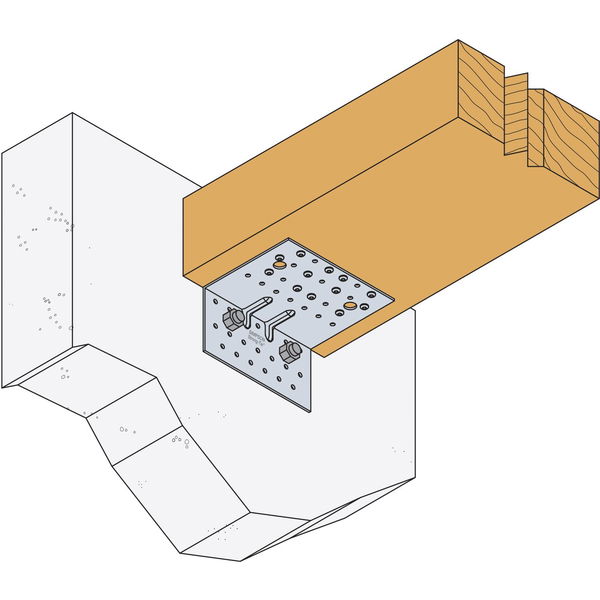

Für tragende Anschlüsse zwischen Holz / Holz und Holz / Beton.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl / Ankerbolzen/Betonschrauben ø12mm in kombination mit U-Scheiben 60x60x6mm.

Produktvorteile:

für Anschlüsse an Holz oder Beton/Stahl
angepasste Nagelbilder für Balken- oder Stützenverankerung
hohe Belastungswerte bei Zug- und Schubbeanspruchung
große 13mm Bohrungen für 12mm Bolzen
zusätzliche Bohrungen für konstruktive Zwecke

Mit europäisch technischer Bewertung (ETA 06/0106).

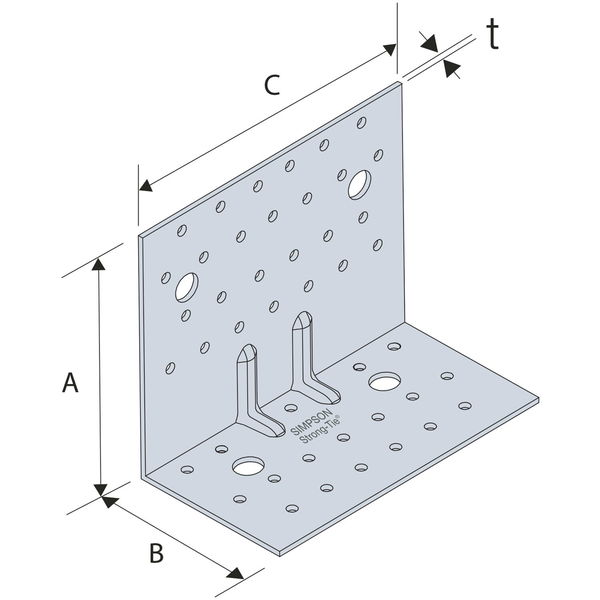

C(mm): 150
Materialstärke(mm): 2,5
A(mm): 121
B(mm): 79
Oberfläche: feuerverzinkt
Material: Stahl
Lochzahl ø 5(ST): 44
Lochzahl ø 13(ST): 4
Bezeichnung: Winkelverbinder
Marke: Simpson
Type: AG
Inhaltsangabe (ST): 1

Dokumente/Downloads

Technisches Merkblatt
