REFABO RP-T2, Dünnblechschraube BiMetall A2

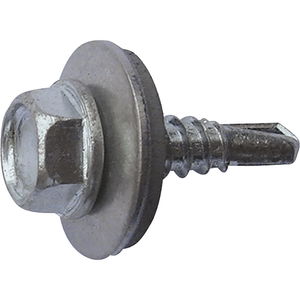

RP-T2, Dünnblechschraube, Sechskantkopf mit angepresster Scheibe.
Bimetall (Edelstahl A2/Stahl), Nickel Strike, verzinkt blau, gleitbeschichtet.

Einsatzbereich:
Befestigung von Aluminium- und Stahlprofilblechen auf Aluminium und Stahl.
Befestigung von Stehfalzhaltern aus Aluminium auf Stahlunterkonstruktionen.

Anwendung:

1. Ansetzen der Schraube mit erhöhtem Druck und geringer Drehzahl (ca. 200 Umdrehungen)
2. Andruck kann reduziert werden, sobald das Gewinde greift. Danach kann die Drehzahl auf ca. 1600 Umdrehungen erhöht werden.
3. Unmittelbar vor Aufsetzen der Dichtscheibe Drehzahl stark reduzieren und die Dichtscheibe anziehen bis sie leicht komprimiert.
4. Empfohlenes Anzugsmoment bei Stahlunterkonstruktion ca. 3 Nm, unter 0,8 mm Materialstärke 1 Nm.
5. Empfohlenes Anzugsmoment bei Aluminiumunterkonstruktion ca. 1 Nm, unter 0,8 mm Materialstärke 0,5 Nm.

Produktvorteile:

• hohe Einschraubgeschwindigkeit durch zweigängiges Gewinde
• Bimetall (Edelstahl A2/Stahl), Nickel Strike, verzinkt blau, gleitbeschichtet
• nahezu spanfreie Verarbeitung

Technische Daten:
Material: Bimetall (Edelstahl A2/Stahl)
Material Dichtung: Edelstahl A2/EPDM
Verarbeitungsdrehzahl [U/min]: 1.600
Bohrleistung [mm]: 1 x 1,25/2 x 1,0 mm
Anzugsmoment [Nm] max. 3,0

Bohrkapazität:
Bauteil 1 [mm]: Stahl 0,4 - 1,0; Aluminium 0,5 - 1,0
Bauteil 2 [mm]: Stahl 0,4 - 1,25; Aluminium 0,5 - 1,5

Befestigung von Stehfalzhaltern auf Stahl-UK 0,75 - 1,25 mm


Hinweis:

• Aktuell nach abZ geregelt – zukünftig Umstellung auf ETA 21/0306
• Zulassung: Z-14.1-4, Z-14.1-537
• Zulassung mit Anlage: Z-14.1-4, Anlage 3.306b/3.307b Z-14.1-537, Anlage 3.1.31/3.2.22 Z-14.4-668 ETA-21/0306, Anhang 29.10/29.11/29.20/29.30

• d1(mm): 6
• L1(mm): 37,5
• Marke: REFABO
• Type: RP-T2
• Gewinde:
  • zweigängiges Blechgewinde
• k(mm): 5
• Oberfläche: Nickel Strike
• Kopf ø(mm): 11,5
• Kopfform: Sechskantkopf mit angepresster Scheibe
• Material: Bimetall, A2 / Stahl
• L(mm): 38
• Schlüsselweite(mm): 8
• Dichtung(mm): E16
• Inhaltsangabe (ST): 100

Dokumente/Downloads

• Technisches Merkblatt
